Luftdrevne klemventiler: Komplett veiledning

Hvordan luftdrevne klemventiler fungerer

Luftdrevne klemventiler kontrollere strømmen ved å påføre trykklufttrykk på utsiden av en fleksibel gummihylse, noe som får hylsen til å kollapse innover og klemme seg mot seg selv. Når lufttrykket slippes, returnerer hylsens naturlige elastisitet den til sin helt åpne posisjon, og gjenoppretter ubegrenset strømning gjennom ventilboringen. Dette driftsprinsippet er fundamentalt forskjellig fra kuleventiler, portventiler eller spjeldventiler - det er ingen interne mekaniske komponenter, seter, skiver eller stengler som kommer i kontakt med prosessmediene. Hylsen er den eneste fuktede delen, og hele strømningskontrollfunksjonen oppnås gjennom sin elastiske deformasjon.

Denne utformingen gir luftdrevne klemventiler et sett med ytelsesegenskaper som ingen annen ventiltype kan gjenskape på tvers av samme bruksområde. Den åpne posisjonen med full boring skaper null strømningsbegrensning og null turbulens når ventilen er åpen, noe som gjør den ideell for slipende oppslemminger, tyktflytende væsker og medier som inneholder faste stoffer som vil tette, erodere eller blokkere konvensjonelle ventiler. Den selvrensende virkningen av hylsen når den åpnes og lukkes forhindrer partikkelakkumulering ved forseglingspunktet - et vedvarende problem med ventiler av setetype som håndterer sedimenterende eller krystalliserende medier.

To aktiveringskonfigurasjoner: Open-Type og Enclosed-Type

Luftdrevne klemventiler er produsert i to forskjellige kroppskonfigurasjoner, hver egnet til forskjellige driftsforhold og medietyper. Å forstå forskjellen er avgjørende for korrekt spesifikasjon.

Klemventiler med åpen kropp

I en åpen kroppsutforming er gummihylsen eksponert mellom to endeflenser eller endeforbindelser, med aktiveringsmekanismen - typisk en mekanisk stang eller lufttrykkblære - som kommer i kontakt med hylsen fra utsiden. Denne konfigurasjonen tillater visuell inspeksjon av hylsens tilstand under drift og muliggjør rask utskifting av hylsen uten å fjerne ventilen fra rørledningen. Åpne luftdrevne klemventiler er ofte spesifisert i applikasjoner der hylseslitasje forventes å være betydelig, for eksempel ved keramisk slurryoverføring eller mineralbehandling, hvor rask vedlikeholdstilgang reduserer nedetiden.

Klemventiler med lukket legeme

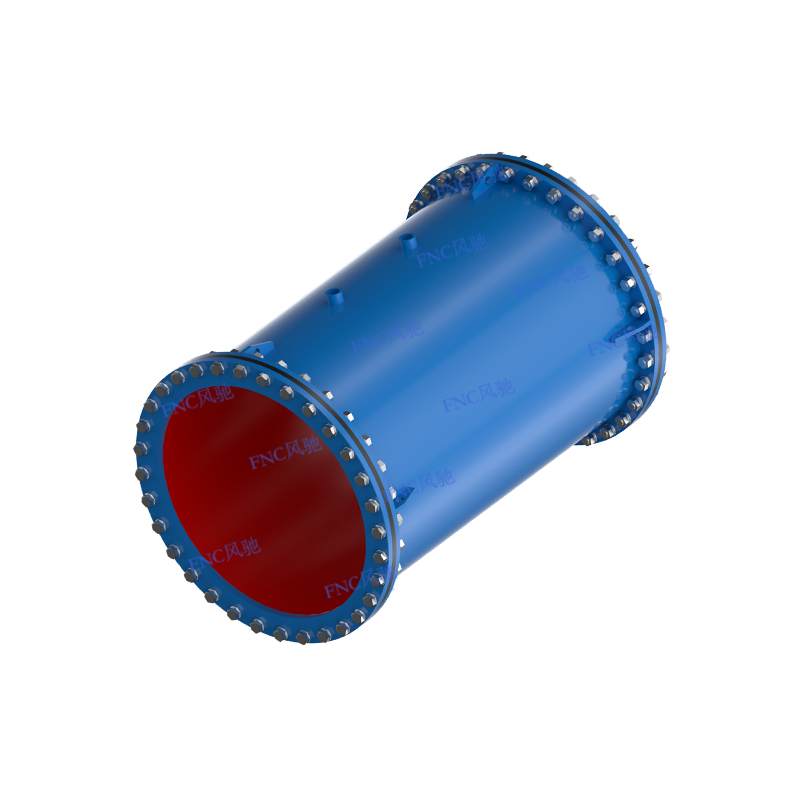

Luftdrevne klemventiler med lukket legeme huser hylsen i et stivt metall- eller forsterket legeme, med trykkluft innført i det ringformede rommet mellom hylsens ytre vegg og kroppens indre. Når lufttrykk påføres dette ringformede kammeret, virker det jevnt rundt hele omkretsen av hylsen, og produserer en svært konsistent og symmetrisk klypelukking. Denne konfigurasjonen gir overlegen trykkdemping, noe som gjør design med lukket kropp til standardvalget for applikasjoner med høyere trykk og medier som ikke kan eksponeres for atmosfæren selv et øyeblikk, for eksempel giftige, brennbare eller sterile prosessstrømmer.

Hylsematerialer og deres prosesskompatibilitet

Hylsen er den mest kritiske komponenten i enhver luftdrevet klemventil - den er den eneste delen som er i kontakt med prosessmediet, og materialet må være kjemisk forenlig med væsken, fysisk holdbart under de forventede slitasje- og trykkforholdene, og i stand til gjentatt elastisk syklus uten tretthetssprekker. Valget av hylsemateriale er derfor like viktig som enhver annen spesifikasjonsparameter.

Hylseveggtykkelse og antall stoffforsterkningslag påvirker også ytelsen betydelig. Tyngre vegghylser med flere forsterkningslag håndterer høyere indre trykk og gir større motstand mot utvendig slitasje, men krever høyere aktiveringslufttrykk for å oppnå full lukking. Tynnere vegghylser lukkes ved lavere lufttrykk og gir større følsomhet for strupeapplikasjoner, men har lavere trykkklassifiseringer. Spesifiser alltid hylsekonstruksjonen i forbindelse med driftstrykkområdet og aktiveringslufttilførselen som er tilgjengelig på installasjonspunktet.

Bransjer og applikasjoner hvor luftdrevet klemventiler Excel

Det unike driftsprinsippet til luftdrevne klemventiler gjør dem til det foretrukne - og i mange tilfeller det eneste praktiske - valget på tvers av en rekke bransjer som håndterer vanskelige medier som raskt vil ødelegge konvensjonelle ventildesign.

Gruvedrift og mineralforedling

Gruvedrift representerer den største enkeltapplikasjonssektoren for luftdrevne klemventiler. Malmslam, avgangsmasser, kullvaskevann og mineralkonsentrater er svært slitende og inneholder ofte grove faste stoffer som vil erodere metallventilseter og -skiver innen uker etter bruk. Gummihylsen til en klemventil absorberer slitende partikkelstøt elastisk, og fordeler slitasje over hele hylseoverflaten i stedet for å konsentrere den ved en sittelinje. I godt utformede gruveinstallasjoner oppnår klemventilhylser rutinemessig levetid målt i måneder der konkurrerende ventiltyper svikter i løpet av dager.

Vann og avløpsvannbehandling

Kommunale og industrielle vannbehandlingsanlegg spesifiserer luftdrevne klemventiler for slamhåndtering, utslipp av gruskammer, kontroll av tilbakespyling av filter og kjemiske doseringslinjer. Den selvrensende lukkevirkningen forhindrer at slam samler seg ved ventilsetet - et kronisk vedlikeholdsproblem med port- og spjeldventiler i disse tjenestene. EPDM-hylser gir den kjemiske motstanden som trengs for kontakt med klorløsninger, jernsulfat og polymerflokkuleringsmidler som brukes i behandlingsprosesser.

Mat, drikke og farmasøytisk

I hygieniske prosessapplikasjoner oppfyller den glatte, sprekkerfrie boringen til en klemventilhylse clean-in-place (CIP) og steriliser-in-place (SIP) krav som mange konvensjonelle ventiler ikke kan tilfredsstille. Mat- og FDA-kompatible hylsematerialer muliggjør direkte kontakt med matvarer, drikkevarer og farmasøytiske mellomprodukter uten forurensningsrisiko. Det fullstendige fraværet av interne ventilkomponenter eliminerer dødsonene og produktoppfangningspunktene som skaper mikrobiell havn i membran- og seteventiler.

Kjemisk og industriell prosessering

Kjemiske anlegg bruker luftdrevne klemventiler for etsende syre- og alkalislam, krystalliseringsmedier og svært viskøse væsker der konvensjonelle ventiler vil bli angrepet eller blokkert. Evnen til å spesifisere hylsemateriale uavhengig av kroppsmateriale tillater ingeniører å optimalisere kjemisk motstand for den spesifikke prosesskjemien samtidig som den strukturelle integriteten til ventilhuset i det omkringliggende miljøet opprettholdes.

Dimensjonering og aktiveringstrykk: Nøkkelspesifikasjonsparametre

Riktig dimensjonering av luftdrevne klemventiler krever vurdering av flere sammenhengende parametere. Å få disse riktig på spesifikasjonsstadiet forhindrer både ytelsessvikt og for tidlig hylseslitasje under bruk.

• Linjestørrelse matcher — Klemmeventiler er tilgjengelige fra DN15 (½ tomme) opp til DN600 (24 tommer) og utover for tilpassede applikasjoner. Ventilboringen bør samsvare nøyaktig med rørledningens boring for å opprettholde strømningsegenskaper med full boring og forhindre turbulensindusert hylseslitasje ved størrelsesoverganger.
• Driftstrykkklassifisering — Hylsetrykket må overstige det maksimale systemtrykket inkludert vannslag og overspenningsforhold. Typiske lukkede kroppsluftdrevne klemventiler er klassifisert fra 3 bar til 10 bar avhengig av hylsekonstruksjon og borestørrelse, med større boringer som generelt har lavere trykkklassifiseringer på grunn av den økte kraften som kreves for å lukke hylsen mot linjetrykk.
• Aktiveringslufttrykk — For å oppnå pålitelig full lukking, må aktiveringslufttrykket overstige linjetrykket med en margin spesifisert av produsenten – typisk 1,5 til 2 ganger linjetrykket for konstruksjoner med lukket kropp. Kontroller at tilgjengelig instrumentlufttilførselstrykk ved installasjonspunktet er tilstrekkelig før du spesifiserer ventilen, da utilstrekkelig aktiveringstrykk er den vanligste årsaken til ufullstendig lukking og resulterende hylseslitasje.
• Feilsikker stilling — Luftdrevne klemventiler kan konfigureres feilåpne (hylse åpen når lufttilførselen er tapt) eller feillukket (hylse lukket når lufttilførselen er borte) avhengig av sikkerhetskravene til prosessen. Fail-closed er den mer vanlige konfigurasjonen og oppnås med en normalt lukket magnetventil på lufttilførselsledningen. Feil-åpne konfigurasjoner krever en fjærretur eller luftreservoarsystem for å opprettholde hylsen åpen posisjon ved lufttap.
• Syklusfrekvens — Levetiden for utmatting av ermer er direkte relatert til antall åpne-lukke sykluser. Applikasjoner som krever høy syklusfrekvens – for eksempel batchdosering eller pneumatiske transportavledere – bør spesifisere hylser med høyere syklusklassifisering og planlegge forebyggende hylseutskifting basert på syklusteller i stedet for kalendertid.

Installasjon, vedlikehold og utskifting av hylser

En av de mest operasjonelt betydelige fordelene med luftdrevne klemventiler er enkelheten i vedlikeholdskravene deres. Uten innvendige metallkomponenter som kan korrodere, erodere eller sette seg fast, reduseres vedlikeholdsprogrammet nesten utelukkende til periodisk hylseinspeksjon og utskifting – en oppgave som ikke krever spesialverktøy og som kan fullføres på få minutter på de fleste åpne kroppsdesign uten å fjerne ventilhuset fra rørledningen.

Installasjonsorienteringen er fleksibel - luftdrevne klemventiler kan installeres i horisontale, vertikale eller vinklede rørledninger uten at det går på kompromiss med ytelsen, selv om vertikal installasjon med strømning nedover foretrekkes for medier som inneholder tunge faste stoffer for å forhindre å sette seg i hylsen når ventilen er lukket. Ventilhuset bør støttes uavhengig av rørledningen for å unngå overføring av rørspenning til hylseendeforbindelsene, noe som kan forårsake for tidlig svikt i flenstetningen.

Rutinemessig inspeksjon bør fokusere på hylsens utside for overflatesprekker, blemmer eller herding som indikerer kjemisk angrep eller termisk nedbrytning, og på lukkekvaliteten - en ventil som ikke lenger oppnår nulllekkasjeavstengning til tross for riktig aktiveringstrykk har en hylse som nærmer seg slutten av levetiden og bør planlegges for utskifting før fullstendig feil. Vedlikehold av et lager av erstatningshylser i riktig materiale og størrelse i anleggets lagerrom eliminerer forlenget nedetid når nødhylsebytte er nødvendig, og anses som beste praksis i ethvert anlegg som bruker flere luftdrevne klemventiler i kritisk tjeneste.
