KGV-H knivportventiler

KGV-H høytrykks slurry kniv-portventildesign har en flat flens, ingen pakning, og en toveis design med to matchende kraftige, full-diameter elastiske foringer. Den har ingen intern hindring og kan gi null lekkasjeavskjæring når porten er lukket. Når ventilen åpnes, tetter foringen under høy kompresjonsbelastning, og skaper en ventiltrykkbeholder. Når portslaget passerer gjennom den elastiske foringen, kan potensielle blokkeringer i rørledningen presses ut i miljøet mellom bunnen av ventilkammeret. Hver hylse er utstyrt med en integrert støpt innvendig forsterkning som holder det interne rørledningstrykket. Hylsen er plassert inne i ventilkammeret for å motstå høye skjærkrefter når porten drives mellom dem. Ventilen er utstyrt med en støpt, utskiftbar elastomer sekundær tetning i ett stykke for å eliminere gapet mellom porten og toppen av ventilhuset i alle retninger, og forhindrer at eksterne forurensninger kommer inn i ventilkammeret. Den sekundære tetningen er dynamisk selvjusterende, og eliminerer behovet for kontinuerlig justering og støtter smøring av tetningen på portringen, sikrer jevn bevegelse av porten og forlenger tetningslevetiden samtidig som den reduserer betjeningskraften som kreves for å betjene porten. Ventilen er utstyrt med en kraftig port med et maksimalt arbeidstrykk på 51 bar og en dobbeltvinklet spiss som kan tas helt ut av ventilkammeret for inspeksjon. Ventilen er også utstyrt med en trakt med stor kapasitet for å kontrollere fjerningen av mediet og gi muligheten til å spyle det vekk.

Få tilbud

Produktfunksjoner

100 % bobletett forsegling sikrer absolutt null lekkasje på nedstrømssiden;

Dobbeltseter-design muliggjør toveis strømning og avstengning av ventilen;

Uhindret strømningspassasje eliminerer turbulens og reduserer trykktap når væske passerer gjennom ventilen;

Ingen setehulrom, noe som forhindrer akkumulering av faste partikler og sikrer pålitelig lukking av ventilporten;

En sekundær tetning med dynamisk selvjusteringsytelse;

Ingen behov for port- eller spindelpakking, eliminerer pakningslekkasje og vedlikeholdsarbeid;

Langvarig og holdbart smøresystem;

Ingen metallkomponenter i direkte kontakt med slurryen;

Fleksibel brakettdesign: spindelmutteren kan demonteres fra toppen og erstattes på stedet for sylinderaktivering eller vinkelgiraktivering uten sveising;

Åpne/lukke posisjoneringsbraketter er standard for størrelser DN400 og under, og fastposisjonsstifter levert av fabrikken eller forberedt av brukeren kan velges.

Designfunksjoner

Den kraftige brakettdesignen tar i bruk en topp-avtakbar stammemutter, noe som letter installasjonen av vinkelgir eller pneumatiske aktuatorer uten sveising;

Åpne/lukke posisjoneringsbraketter er standard (for størrelser DN400 og lavere);

I åpen stilling kan porten i rustfritt stål trekkes helt ut av slurryen, noe som tillater inspeksjon eller utskifting av porten uten å demontere ventilen;

316 rustfritt stålport er standardkonfigurasjon;

Den dynamisk selvjusterende sekundære tetningen opprettholder smøring;

Utskiftbar FENGCHI elastisk tetningsbøssing på stedet for enkel installasjon;

Uhindret strømningspassasje, ingen metall-til-metall-kontakt, ingen styreblokker eller kileformede spor;

Dobbeltforseglet bøssingsdesign gir "blindplate"-type avstengning når ventilen er stengt; tetningsbøssingene passer tett for å isolere middels trykk, og eliminerer behovet for flenspakninger;

Ventilhusets flensboringsstandard i ett stykke er PN10, med PN16/ANSI B16.5/150 boring som et alternativ;

Det kontrollerbare slaget til spyleområdet hindrer porten fra å settes for dypt inn i tetningsbøssingen i lukket posisjon, noe som reduserer belastningen på tetningsbøssingen og muligheten for at bøssingen rives; alle bolter er utstyrt med låseskiver under.

Materialer

Materiale til ventilhus: duktilt jern, SS304 eller andre

Gjennomføringsmateriale: NR, EPDM, NBR, etc.

Ventilstammemateriale: SS304

Portmateriale: SS304, 316, 2205, 2507

Festemateriale: SS201, 304, 316

Sekundært tetningsmateriale: EPDM

Tilpasning er tilgjengelig basert på krav.

Slurry Knife Gate Valve Tilkoblingstype Selection Tabell( Kun for referanse)

Connection Type	Egnet størrelsesområde	Trykkvurderingsområde	Kjernefordeler
Tilkobling med flens	DN15~DN2000	PN10~PN40	Fast tilkobling, pålitelig forsegling, motstandsdyktig mot slurry slag, enkel montering/demontering og praktisk for later maintenance and valve replacement
Wafer-tilkobling	DN15~DN600	≤PN16	Kompakt struktur, liten størrelse, lett vekt, sparer installation space and costs, suitable for quick installation requirements
Lug tilkobling	DN100~DN600	PN10~PN25	Fleksibel installasjon, muliggjør uavhengig ventildemontering uten å påvirke rørledningssystemet, overlegen tetning ytelse sammenlignet med vanlige koblinger av wafertype
Gjenget tilkobling	DN15~DN50	≤PN10	Simple structure, quick installation, low cost, compact size suitable for narrow spaces
Sveiset tilkobling	DN15~DN300	PN40~PN160	Null lekkasjerisiko, høy tilkoblingsstyrke, motstandsdyktig til høyt trykk, vibrasjon og slurrypåvirkning, egnet for long-term fixed operation
Klemmetilkobling	DN15~DN100	≤PN16	Quick assembly and disassembly, no dead ends, easy to clean, meets hygienic requirements

Slurry Knife Gate Valve Aktiveringsmetode Valgtabell （ Kun for referanse)

Aktiveringskategori	Spesifikk type	Egnet størrelsesområde	Trykkvurderingsområde	Kjernefordeler

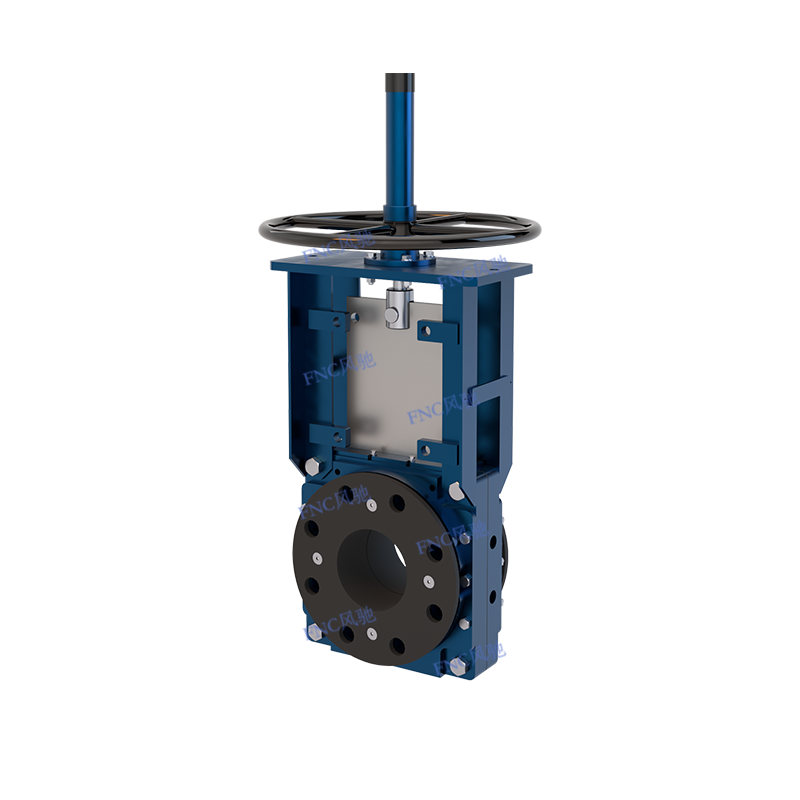

Manuell aktivering	Håndhjulaktivering	DN15~DN100	≤PN16	Lave kostnader, ekstremt lav feilrate, minimalt vedlikehold, intuitiv betjening

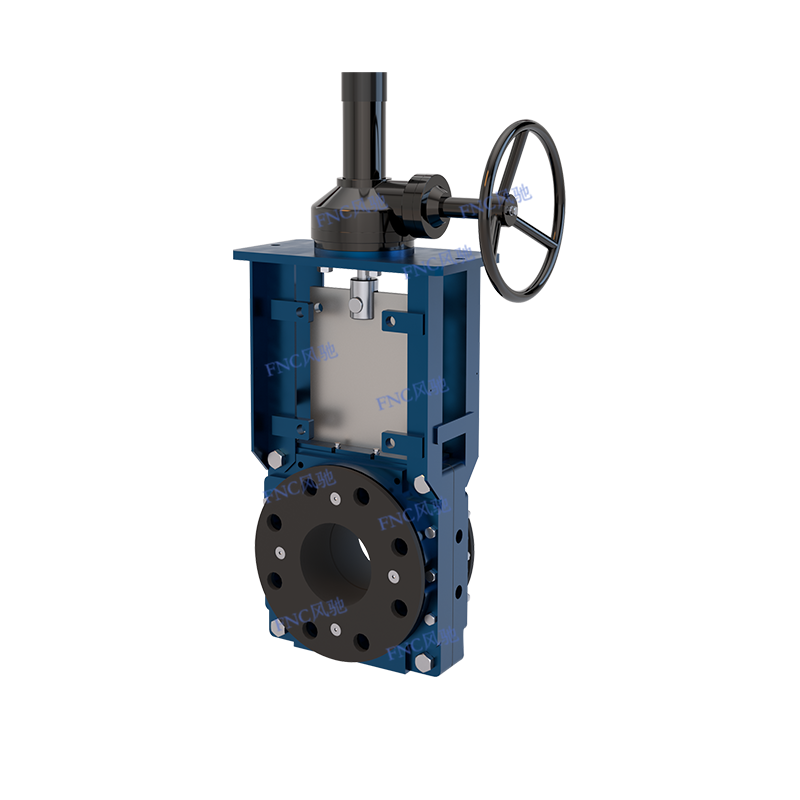

Manuell aktivering	Aktivering av snekkegir	DN50~DN400	≤PN25	Betydelig momentforsterkning, jevn drift, høy åpnings-/lukkepresisjon, forhindrer slurry-påvirkning på porten

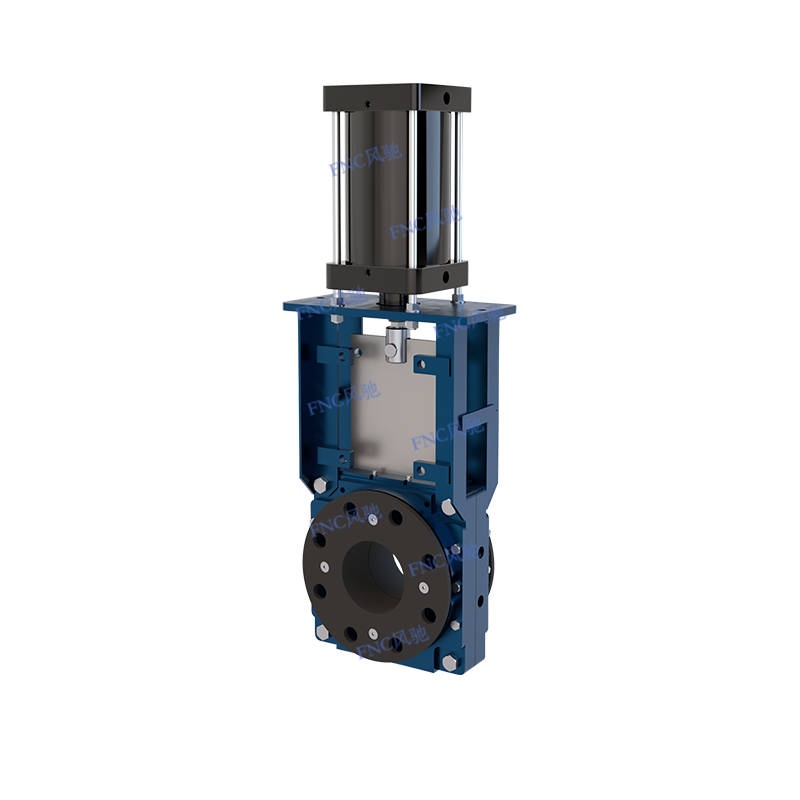

Pneumatisk aktivering	Pneumatisk på-av-type (enkeltvirkende/dobbeltvirkende)	DN100~DN1200	≤PN40	Rask respons (1~5 sekunder), motstandsdyktig mot tøffe miljøer (støvtett, eksplosjonssikker), egnet for høyfrekvent drift, forhindrer fastkjøring av slurry
Pneumatisk aktivering	Pneumatic Modulating Type	DN50~DN800	≤PN40	Høy reguleringspresisjon, nøyaktig strømningskontroll, unngår rørledningspåvirkning, egnet for lukket sløyfekontroll

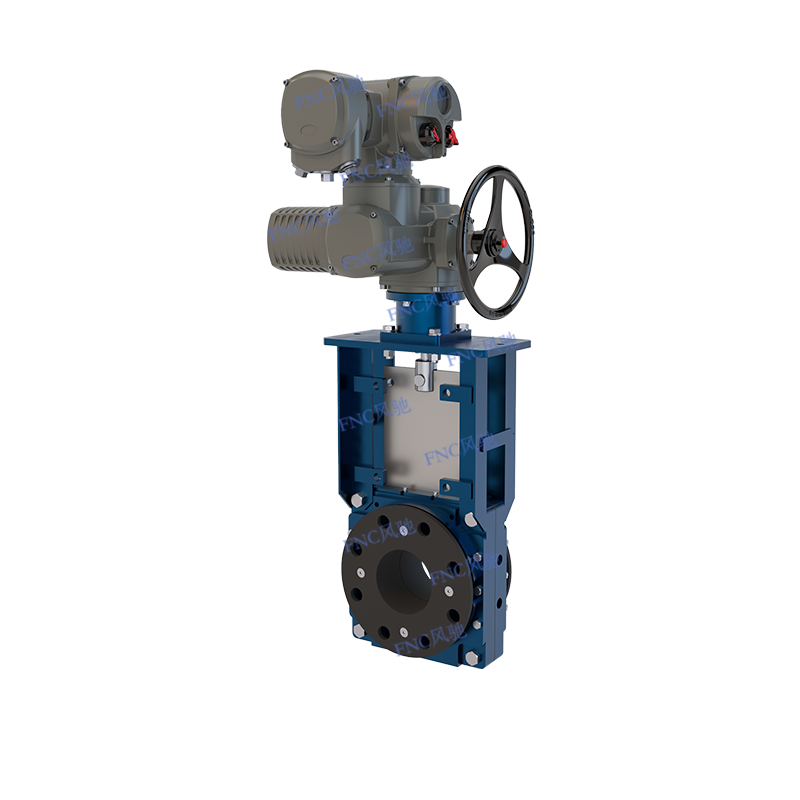

Elektrisk aktivering	Elektrisk av-på-type	DN300~DN150 0	≤PN40	Høy grad av automatisering, arbeidsbesparende drift, egnet for bruk med stor diameter og høyt dreiemoment, ingen manuell betjening på stedet nødvendig
Elektrisk aktivering	Elektrisk modulerende type	DN100~DN1200	≤PN40	Bredt reguleringsområde, høy kontrollpresisjon, tilpasser seg dynamisk flytjustering, integrerbar med automatiserte systemer
Elektrisk aktivering	Explosion-Proof Electric Actuation	DN100~DN1000	≤PN40	Kombinerer fjernkontrollfunksjon med eksplosjonssikker ytelse, egnet for farlige miljøer

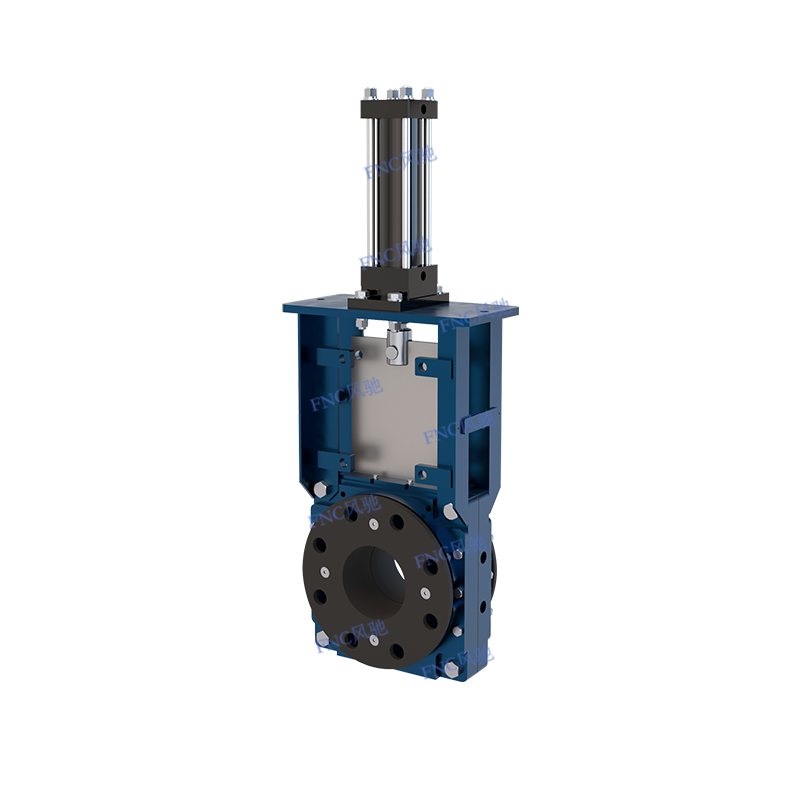

Hydraulisk aktivering	Hydraulisk aktivering	DN800~DN2000	PN40~PN160	Ekstremt høyt utgangsmoment (2~3 ganger pneumatisk/elektrisk aktivering), sterk slagfasthet, egnet for høytrykks- og høytrykkssvingningsforhold
Kombinert aktivering	Manuell-pneumatisk/manuell-elektrisk kombinert aktivering	DN50~DN800	≤PN40	Dobbel beskyttelse, forhindrer ventilfeil på grunn av strømbrudd, oppfyller sikkerhetskrav for kritiske rørledninger
